Bevestiging aan bintbalken van gewapend beton of hout met normale console
De plafondconstructie van uw hal bestaat uit bintbalken van gewapend beton of hout?
Als bevestigingsoplossing voor de hangbaaninstallatie kunt u onze normale consoles gebruiken. Deze worden aan de zijkant van de bintbalken bevestigd. De hangbaaninstallatie wordt vervolgens met behulp van flensklemmen aan de normale console gemonteerd.

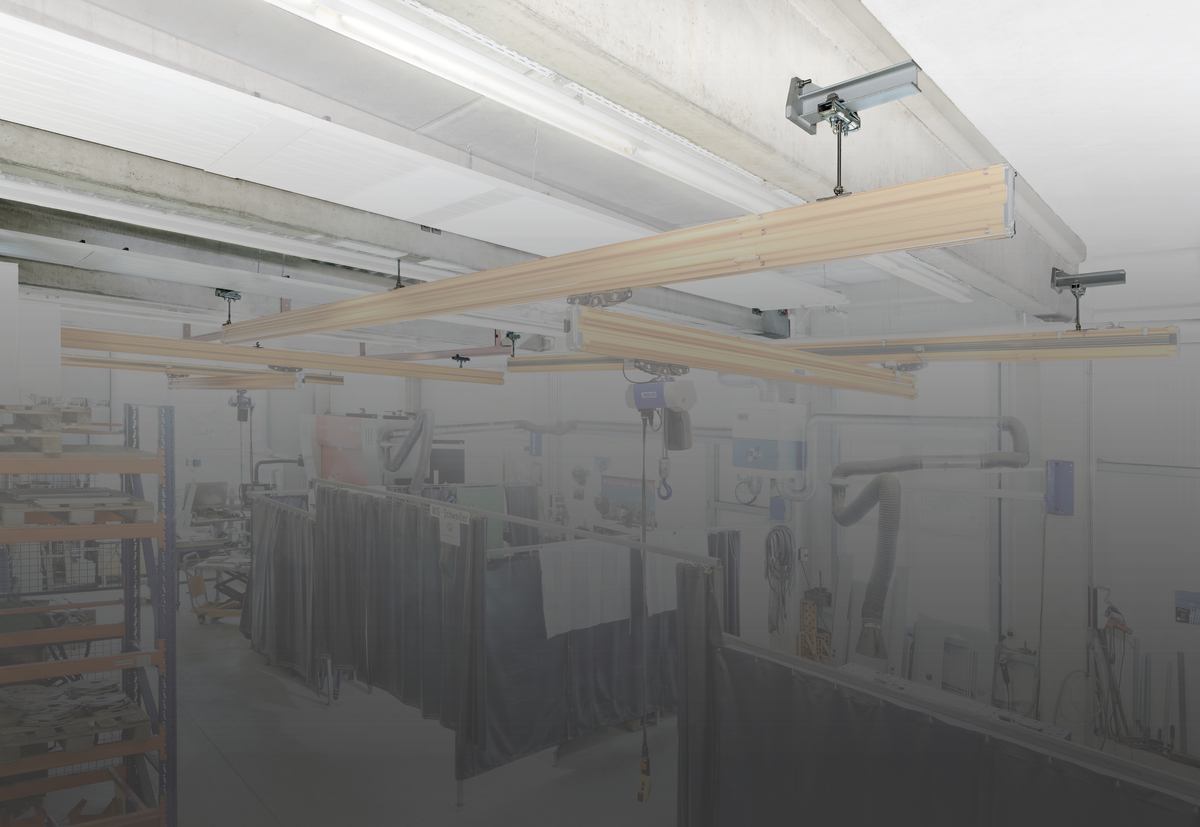

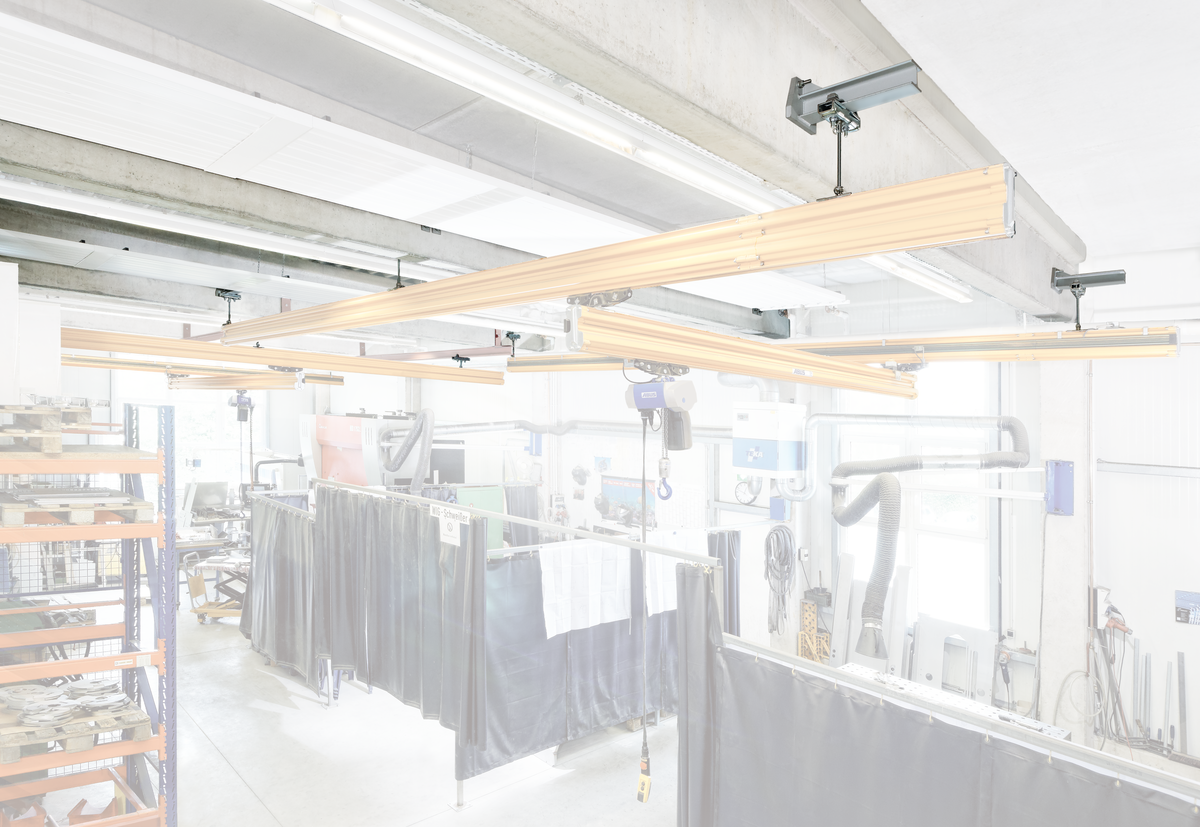

Bintbalken van gewapend beton

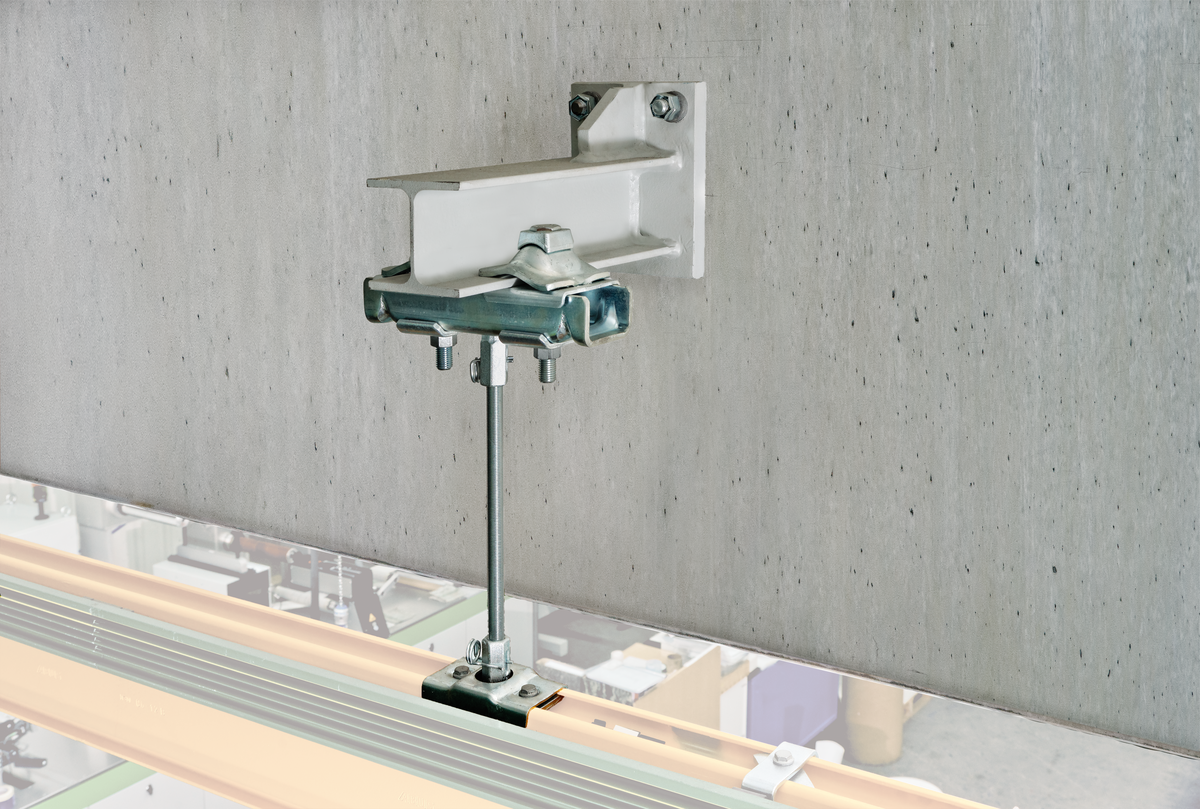

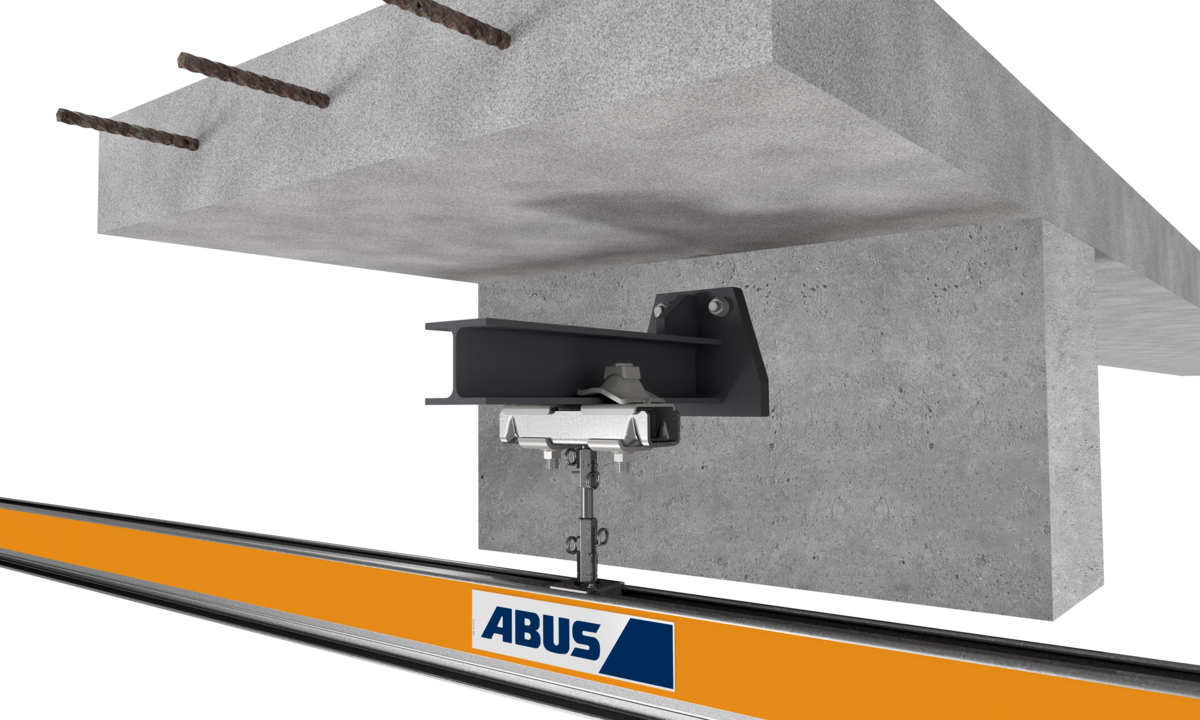

Normale console aan gewapend beton
Om de console te bevestigen, wordt er met een kernboormachine door het betonnen spant heen geboord.
De normale consoles zijn verkrijgbaar in twee verschillende oversteklengten: 350 mm en 525 mm. Ze zijn geschikt voor spantdiktes tot 500 mm en kunnen worden gebruikt voor hangbaaninstallaties tot 2000 kg.

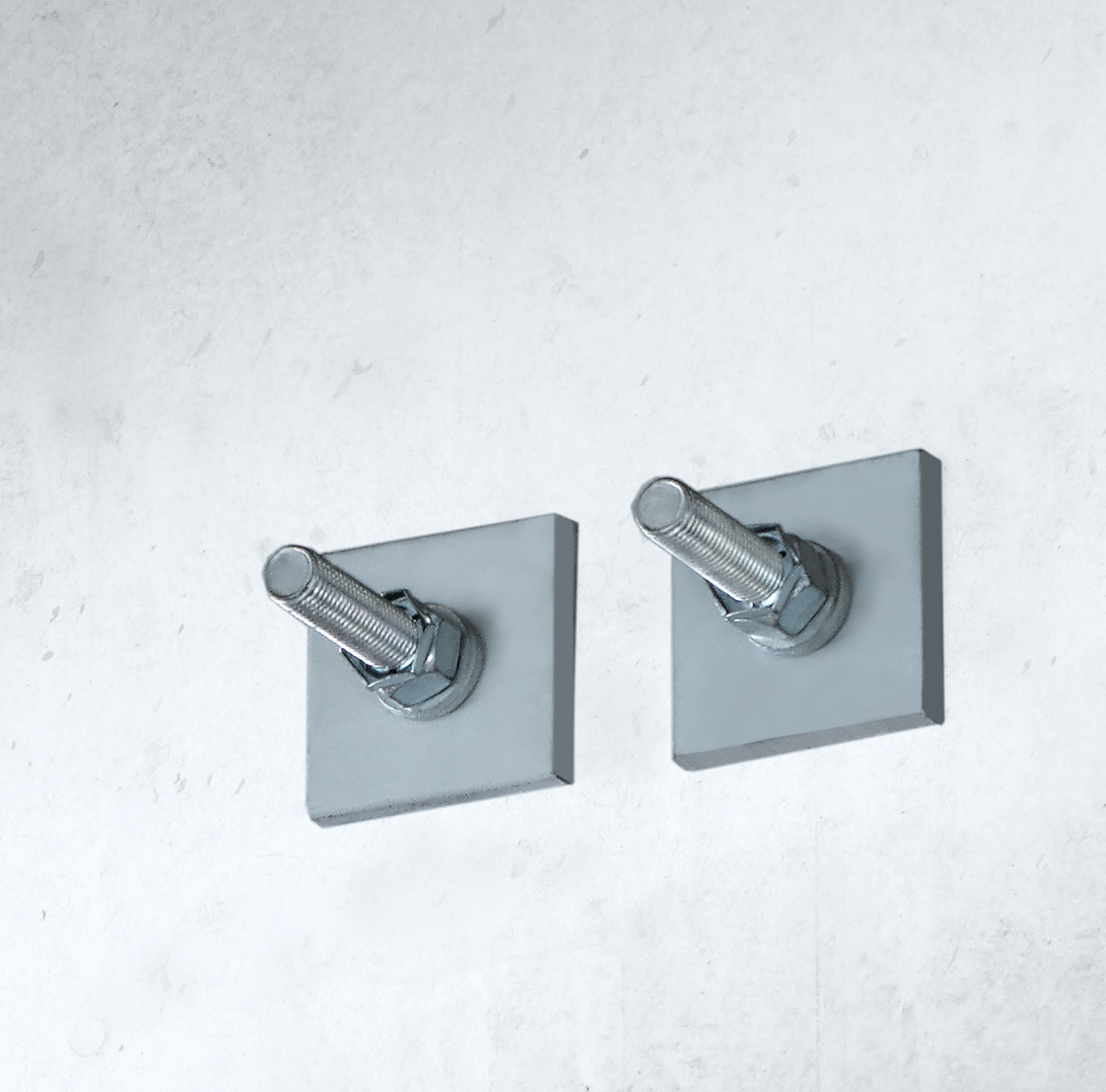

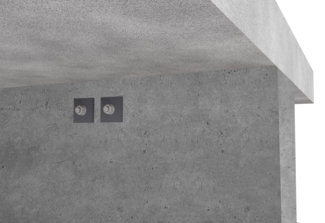

De normale console wordt bij betonnen spanten aan de achterzijde verankerd met kleine vierkante plaatjes.

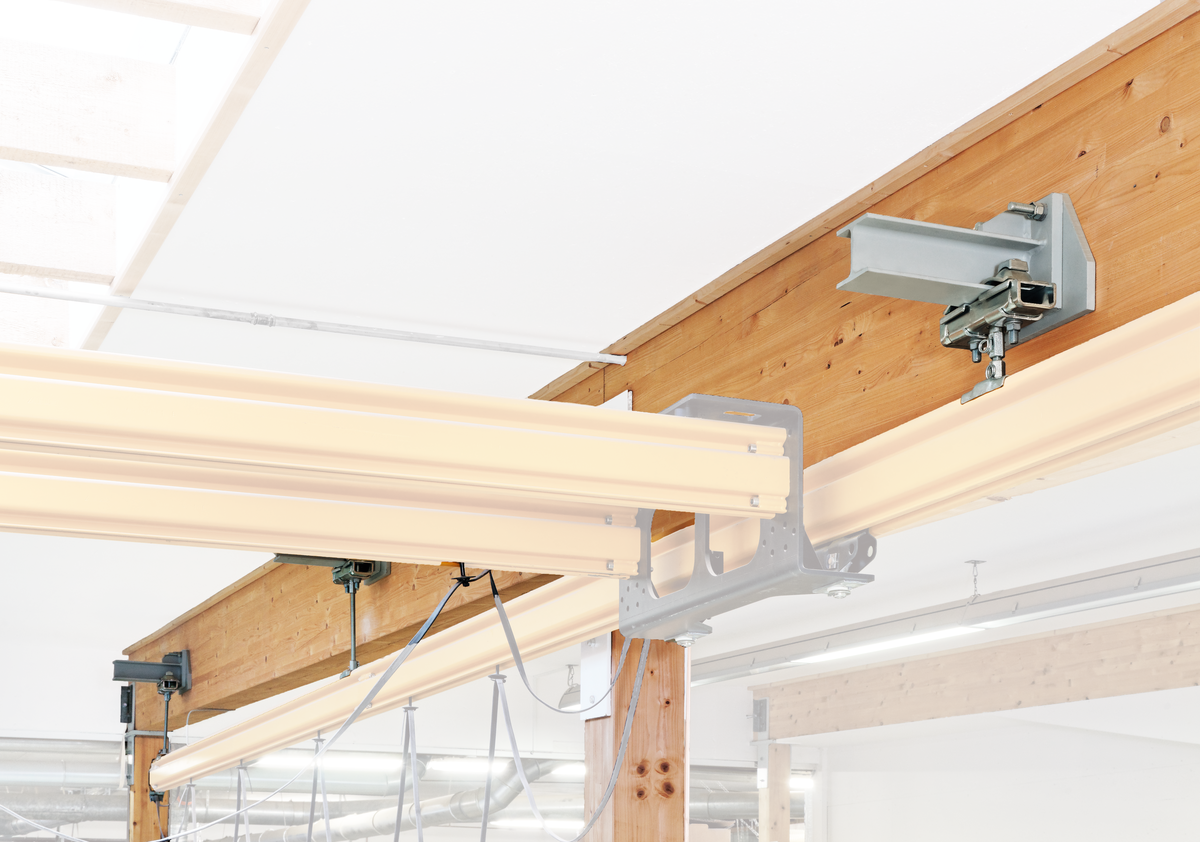

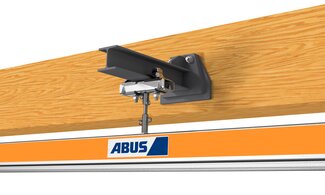

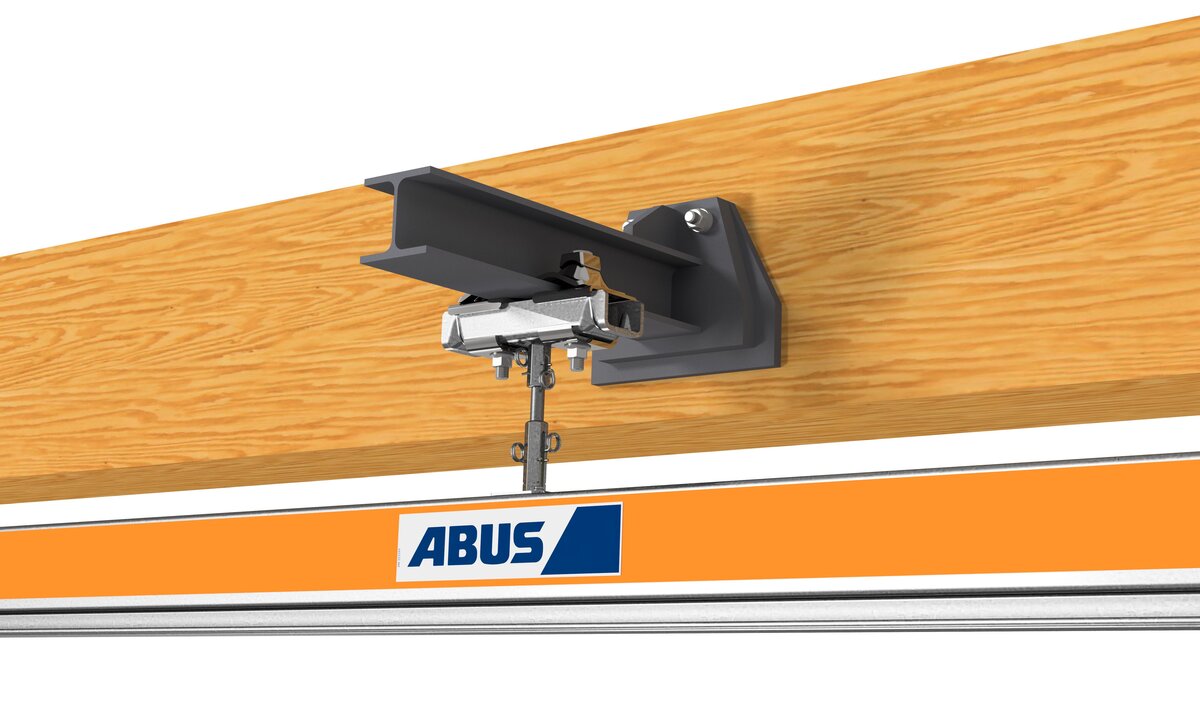

Normale console aan houten bintbalken
Ter bevestiging van de console worden er gaten in de houten bintbalken geboord.
De normale consoles zijn verkrijgbaar in twee verschillende oversteklengten: 350 mm en 525 mm. Ze kunnen aan bintbalken tot 500 mm breedte worden bevestigd. De bevestiging aan houten bintbalken is geschikt voor hangbaaninstallaties met lagere tot middelhoge draagvermogens.

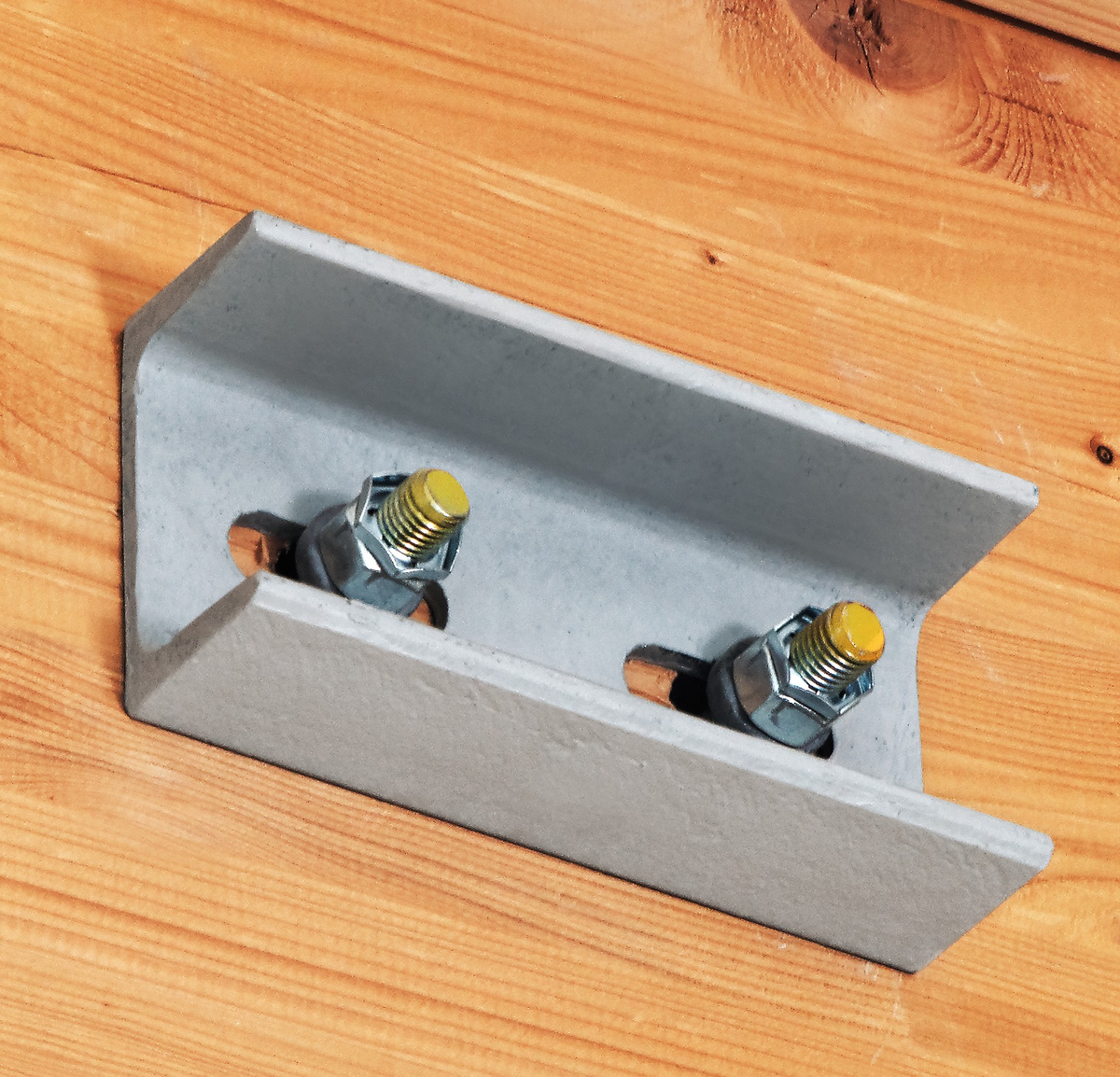

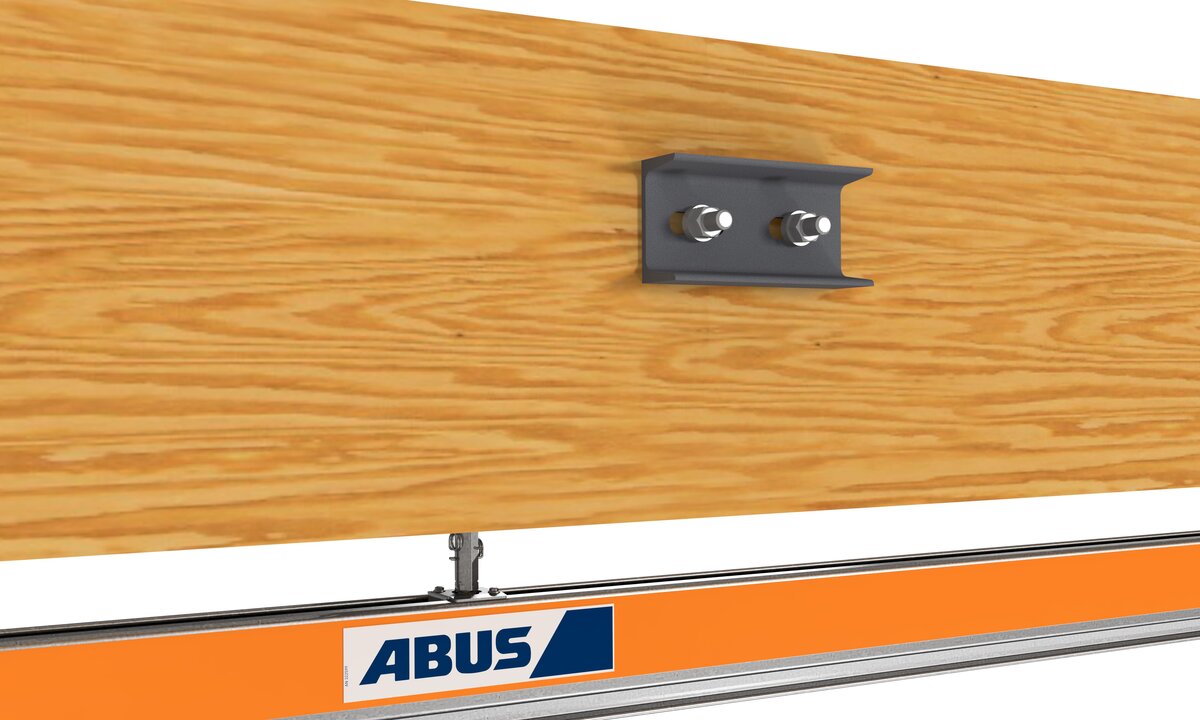

Normale consoles aan houten bintbalken worden aan de achterzijde verankerd met een U-profiel.
De bovenste haakstand die met de normale console kan worden bereikt is niet voldoende?
Een reden hiervoor kan een zeer lage hal zijn. Of de machine is zeer hoog en daarom moet u een maximale hijshoogte bereiken. Hiervoor kunnen we ook een oplossing met een speciale hoge console voor bintbalken van gewapend beton aanbieden.
Neem hiervoor contact met ons op!
