Groot goed verplaatsen
efficiënter in tandembedrijf

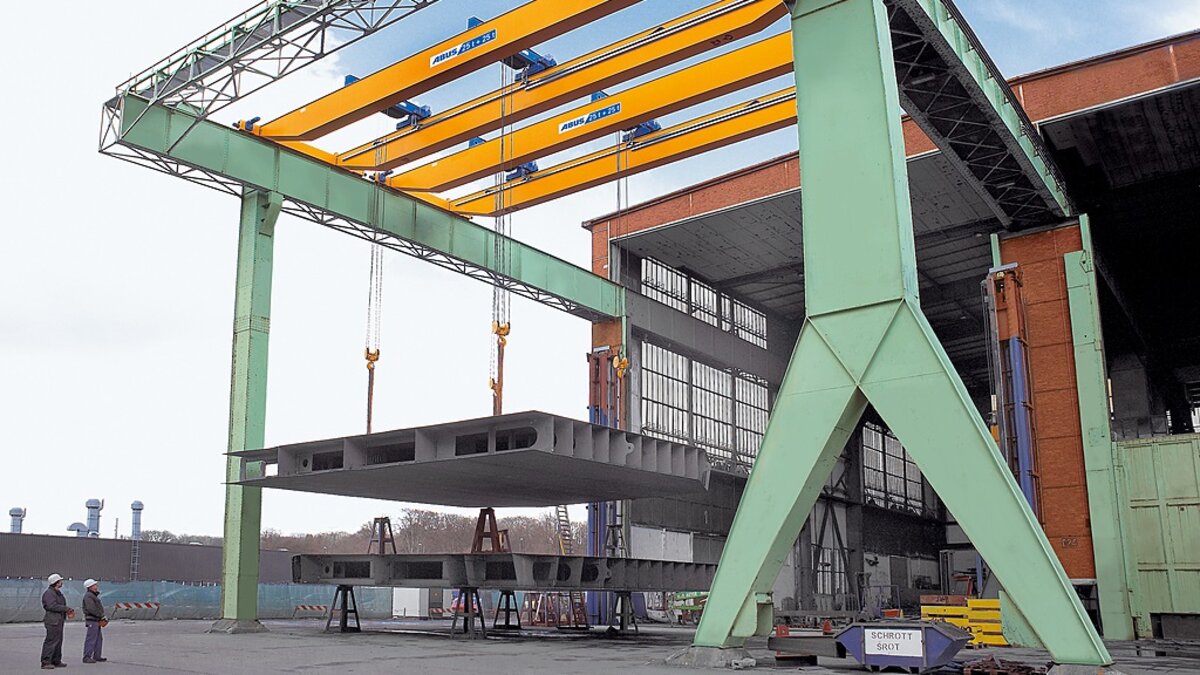

Moeten er in uw bedrijf zeer lange of volumineuze goederen betrouwbaar en veilig worden verplaatst? Is een enkele kraan hiervoor niet voldoende? Het gebruik van twee onafhankelijk van elkaar bestuurde kranen is mogelijk te riskant?

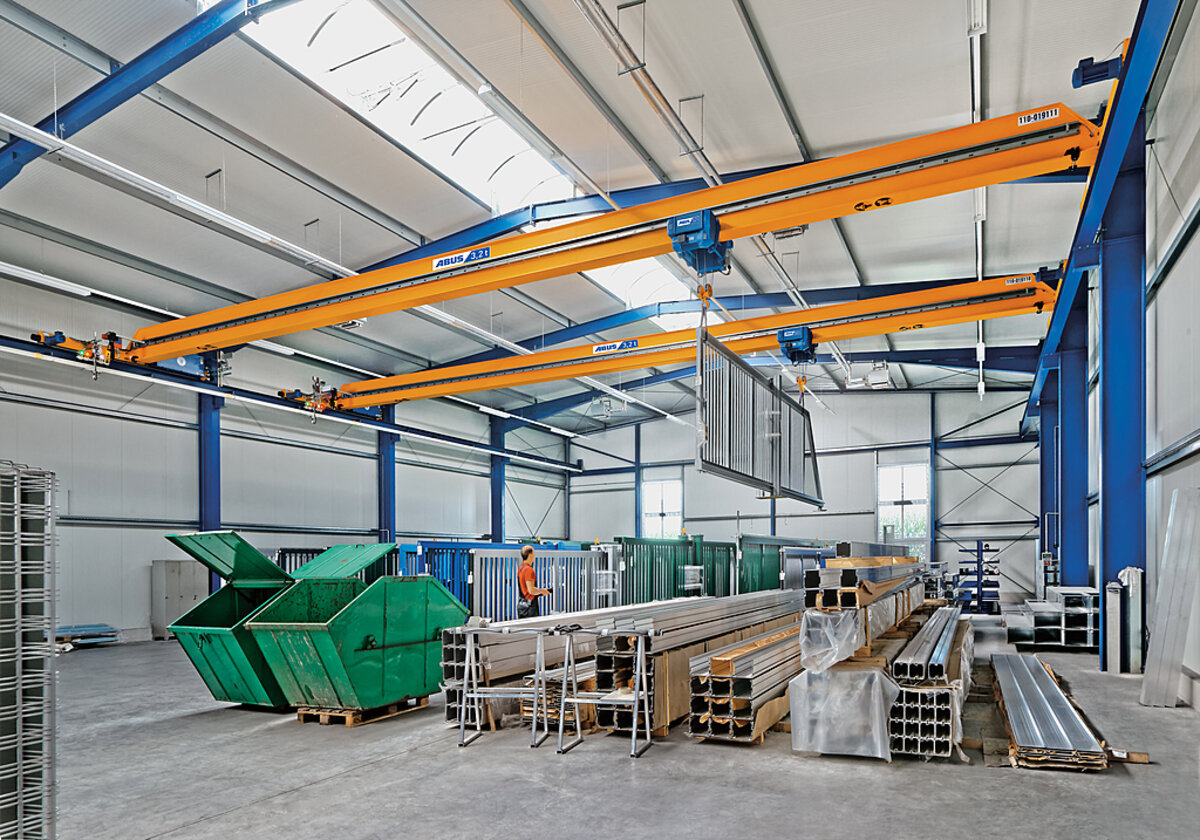

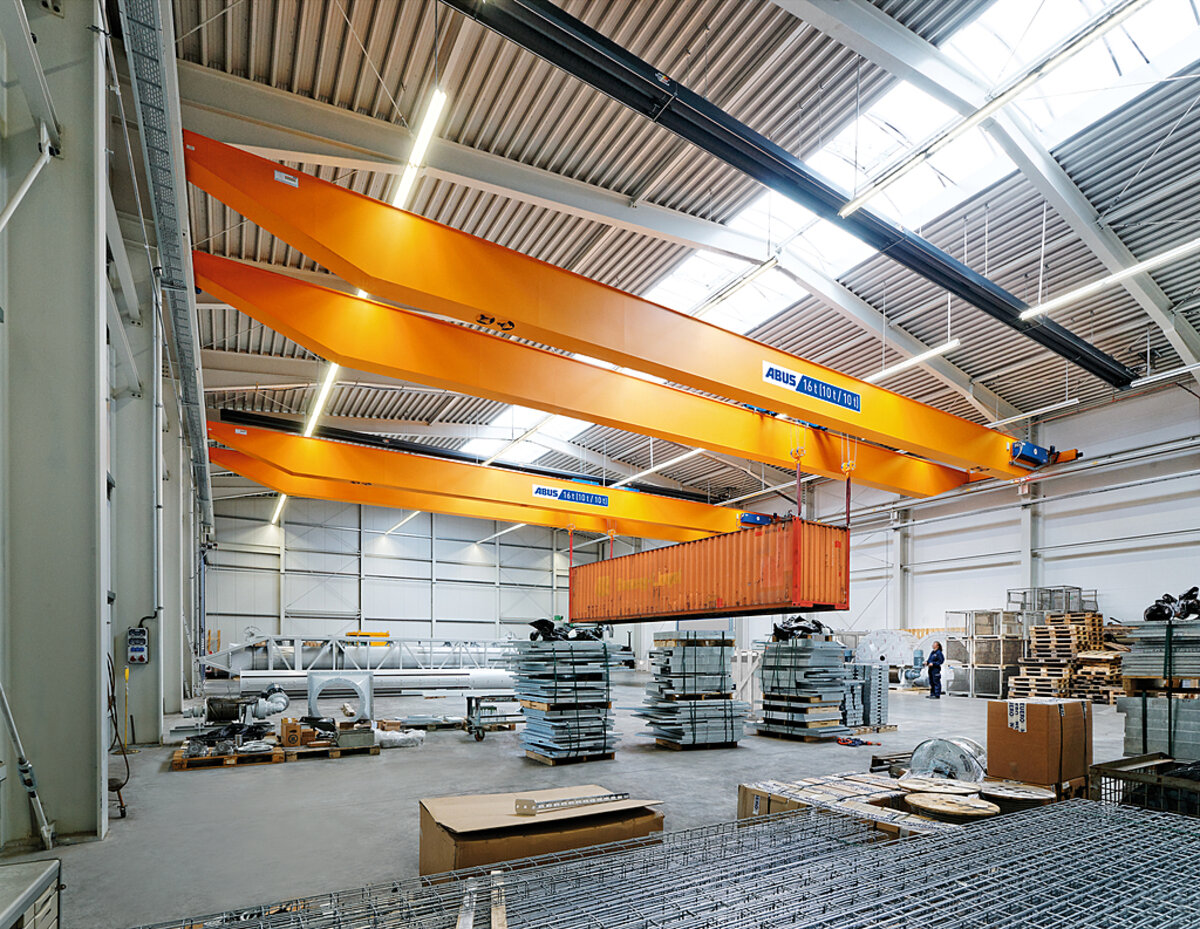

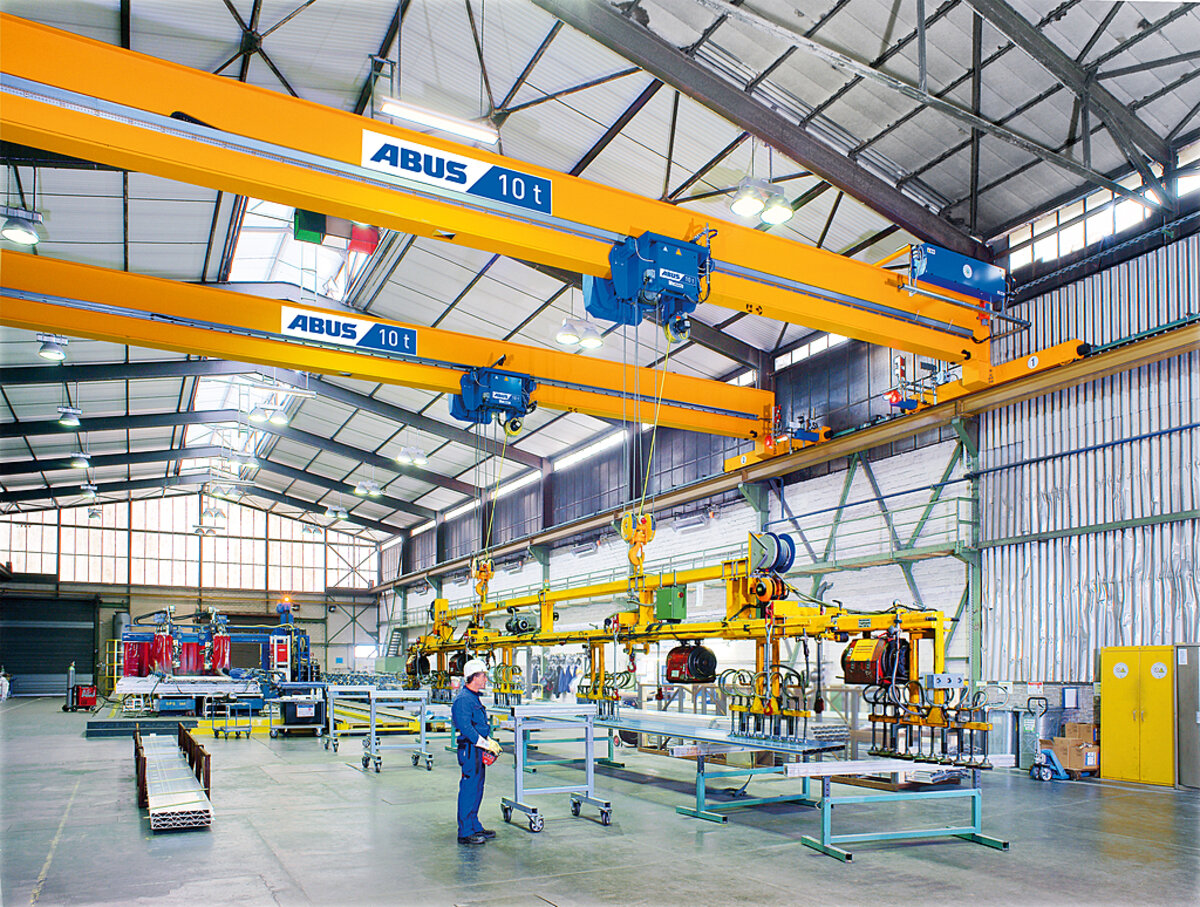

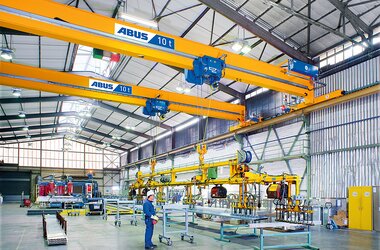

Voor deze specifieke taak vormt de ABUControl-tandembesturing van ABUS de veiligste oplossing. Hiermee kunnen twee kranen met één draadloze afstandsbediening tegelijk worden bestuurd. De operator kan de optimale bedieningslocatie afhankelijk van de plaatselijke bedrijfsomstandigheden vrij kiezen.
De afstand tussen de kranen en de positie van de loopkatten wordt bij tandembedrijf bewaakt d.m.v. lasersensoren. Een eventuele storing of wijziging van de afstand buiten de vooraf ingestelde grenswaarde heeft een gelijktijdige uitschakeling van de verplaatsingsbeweging van beide kranen en/of loopkatten tot gevolg. Een wijziging van de afstand bij tandembedrijf op grond
van een storing wordt zodoende binnen de perken gehouden. De storing van het systeem wordt aan de operator gemeld. Bij kranen en loopkatten die in tandembedrijf lopen, worden de rijsnelheden gereguleerd. Twee kranen, maximaal vier loopkatten: alles wordt gereguleerd.
Fijngevoelig hanteren

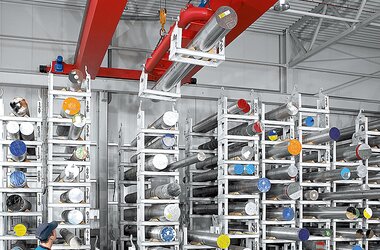

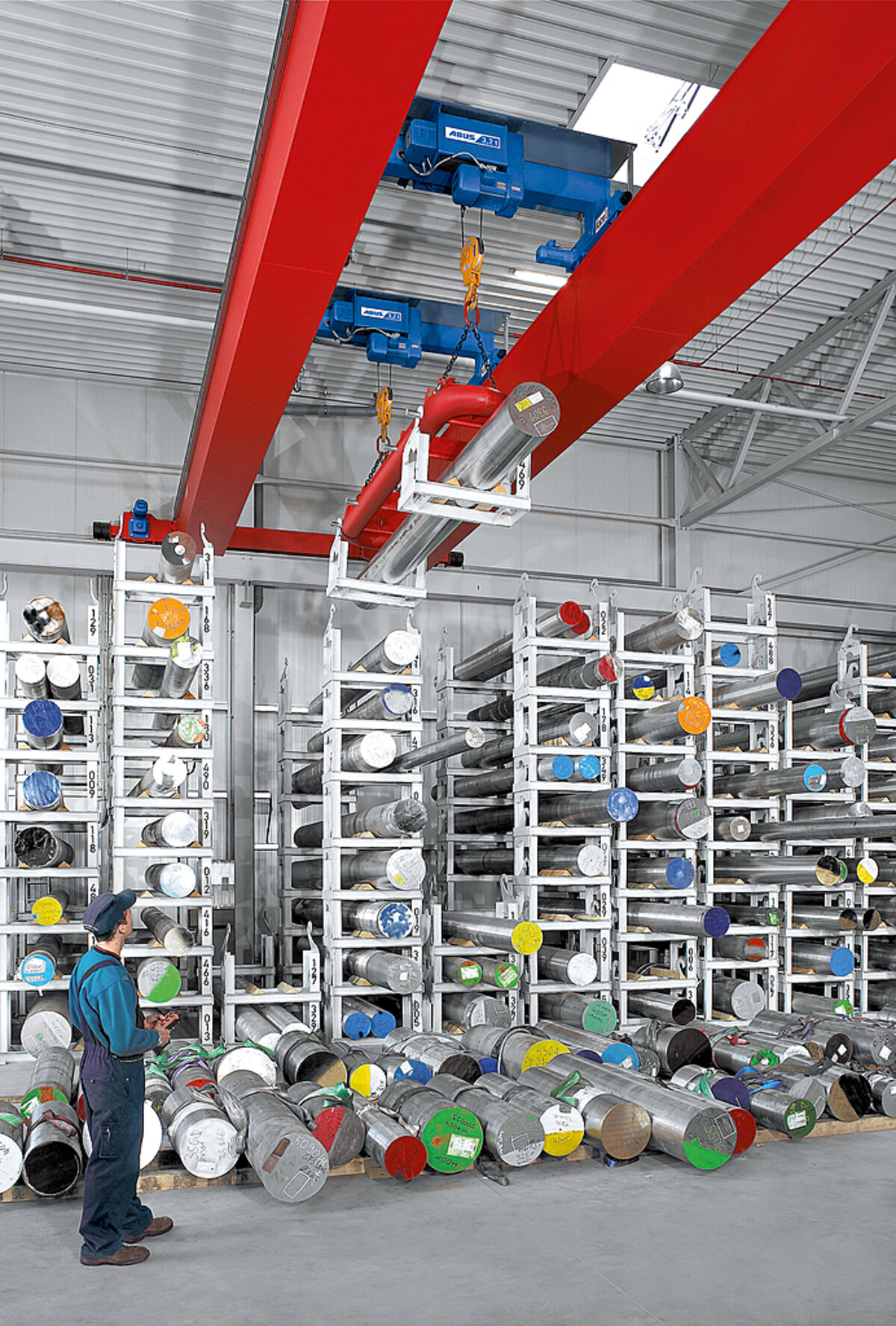

De ABUS-synchroonloop van twee loopkatten op één kraan biedt bovendien een veilige omgang met lange producten. Door de continue regeling wordt een afwijking van de hijssnelheden zelfs bij verschillende takels effectief vermeden. Voorwaarde hiervoor is dat de kraan is uitgerust met de frequentieomvormer hijsen.
Twee kranen in tandembedrijf werken net als een machine. De bedienings- en veiligheidsfuncties zijn dan ook navenant ontworpen: als één van de kranen of één van de hijswerken in een loopwerkbegrenzing rijdt, blijven beide kranen stilstaan. Tussen de punten voor-uitschakeling en eind-uitschakeling is daarna verdere verplaatsing met lage rijsnelheid mogelijk; hetzelfde geldt voor de begrenzing van de haakverplaatsing. Als de overlastbeveiliging van een hijswerk reageert, wordt alles stilgezet. Verschillende indicatielampen met duurzame leds tonen de operator de bedrijfsmodus van de kranen.
Voor de bediening van kranen met ABUS-tandembesturing is de draadloze afstandsbediening ABURemote van ABUS uitermate geschikt. Passende bedieningselementen maken de gebruiksvriendelijke aansturing en bewaking van de verschillende kraanbewegingen mogelijk. Via vooraf ingestelde keuzemogelijkheden in de ABURemote kan de functie Tandembesturing worden in- of uitgeschakeld. Zo kan elke kraan of elk hijswerk ook apart worden gebruikt.
Twee op één voor uw bedrijf
Ook de conventionele ABUS-contactorbesturing is een professionele oplossing voor deze transporttaak. Voor speciale bedrijfsomstandigheden kan als alternatief ook de motorbesturing via frequentieomvormer worden toegepast. Hiermee is een fijnafstemming in de desbetreffende bewegingsrichting mogelijk.
De ABUS-tandemkranen met contactorbesturing zijn eveneens uitgerust met een veiligheids-PLC (programmable logic controller) en ze communiceren optisch met elkaar via fotoelektrische beveiligingen. De twee kranen en hun hijswerken zijn normaal gesproken identiek en bewegen in tandembedrijf bij dezelfde lastverdeling met dezelfde snelheid parallel in de aangestuurde richtingen. Ze voeren de functies verplaatsing kraan, verplaatsing loopkat en hijsen of neerlaten dus uit als duo.
Omdat de PLC van de contactorbesturing de betreffende bewegingen in tandembedrijf alleen bestuurt en niet reguleert, kunnen er bij het bedrijf van beide hijswerken, kranen en loopkatten ondanks identieke nominale waarden toch verschillende hijs- en verplaatsingssnelheden ontstaan. Deze verschillen kunnen, afhankelijk van de noodzaak, door de operator worden gecompenseerd met de functie „1 / 1 + 2 / 2”. Bestaande kraaninstallaties kunnen achteraf worden uitgerust met contactor-tandembesturingen, mits aan de technische voorwaarden is voldaan.
In de lengte of overdwars

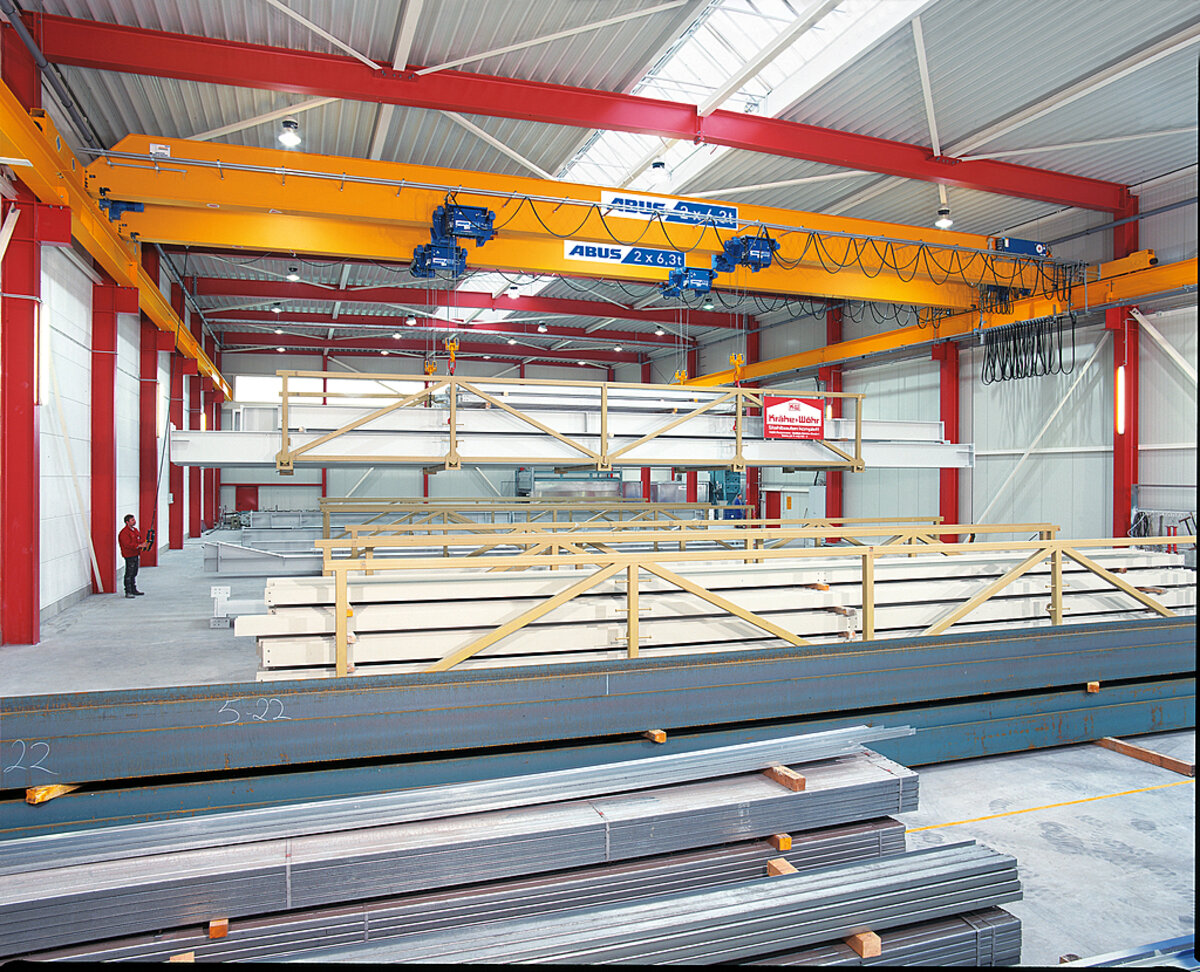

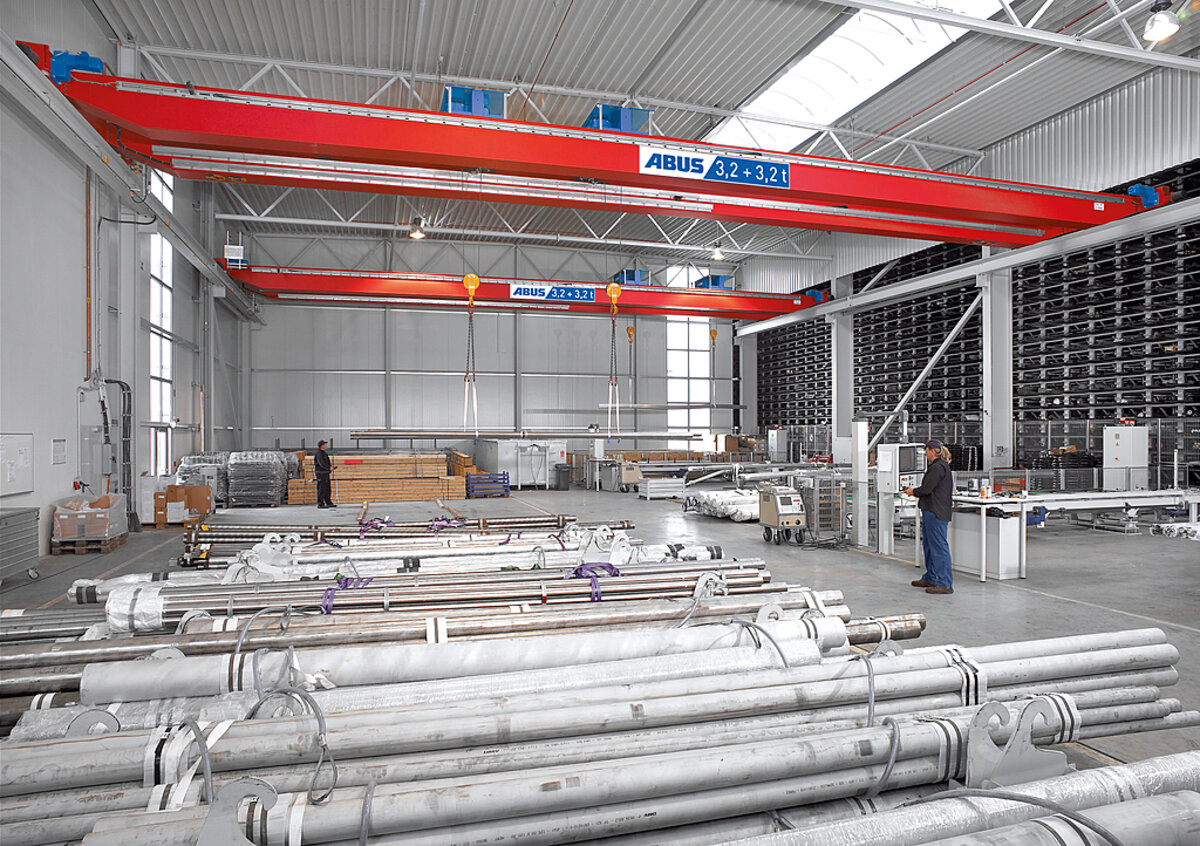

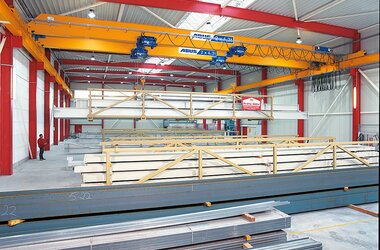

De tandembesturing voor twee parallelle kranen is met name geschikt voor het transport van goederen over de lengteas van de fabriekshal. Voor verplaatsingen over de dwarsas is een tandemvariant met twee hijswerken op één kraan de beste keuze.
Uw veiligheid is ons aandachtsgebied
Bij de ontwikkeling van de ABUS-tandembesturingen is rekening gehouden met de volgende richtlijnen, voorschriften en normen:
| Machinerichtlijn | Ongevallenpreventievoorschrift kranen |
| 2006/42/EG | DGUV-voorschrift 52 - kranen (tot nu toe BGV D6) |
| Veiligheid van machines | |
| Elektrische uitrusting van machines |
Veiligheidsgerelateerde delen van besturingssystemen |
| DIN EN 60204-32 | DIN EN ISO 13849-1 |
| Kranen | |
| Brugkranen en portaalkranen | Takels met motoraandrijving |
| (Type C – norm) DIN EN 15011 | (Deel 2) DIN EN 14492-2 |
| Tandembedrijf van kranen/loopkatten |
| VDI 4467 |
Alle voor de veiligheid relevante onderdelen van de ABUStandembesturingen voldoen aan Performance Level C, categorie 2 conform paragraaf 5.3.4.1 van EN 15011.
