Bevestiging voor kolomzwenkkranen


Welke kraanbevestiging is geschikt in mijn specifieke geval?

Hier tonen wij de veelzijdige mogelijkheden voor vloermontage:

Waarop moet de kraan worden gemonteerd? Welke kraantypen zijn mogelijk?Welk draagvermogen en welke vlucht zijn mogelijk? Welk draagvermogen en welke vlucht zijn mogelijk? Aan welke voorwaarden moet ter plaatse worden voldaan? Bevestiging
Nieuwbouw
en/of vloer nog niet aanwezig
Alle Alle draagvermogens en vluchten Fundament leggen Met ankerstangen en sjabloon
Nieuwbouw
en/of vloer nog niet aanwezig,
ideaal voor latere installatie van een kraan
Alle Alle draagvermogens en vluchten Fundament leggen Met Ideal-ankers en sjabloon
Bestaande vloer en of betonnen tussenvloer,
gewapend normaal beton, geen staalvezelbeton
LS / LSX Alle draagvermogens en vluchten Geschiktheid van vloer controleren Met ankerplaat
VS Tot 500 kg alle vluchten;
vanaf 500 tot 3200 kg afhankelijk van vlucht
Bestaande vloer en of betonnen tussenvloer,
normaal beton of staalvezelbeton
LS / LSX Alle draagvermogens en vluchten Geschiktheid van vloer controleren Met tussenplaat
VS Tot 1000 kg alle vluchten;
vanaf 1250 tot 5000 kg afhankelijk van vlucht

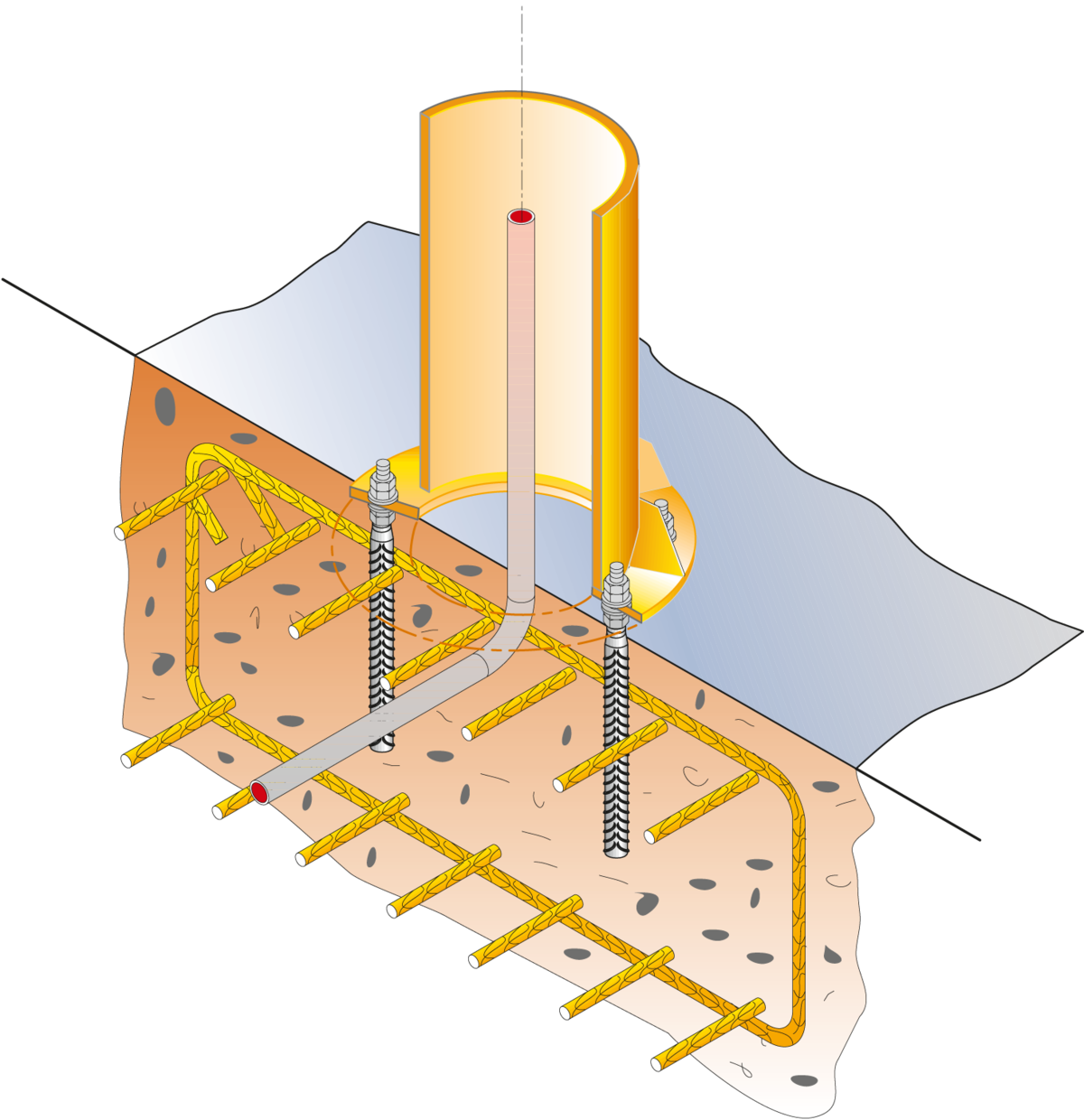

Bevestiging met ankerstangen op fundament

U plant het gebruik van een zwenkkraan in een nieuwe hal en wilt de kraan meteen in gebruik nemen?

Dan is de klassieke bevestigingsmethode voor kolomzwenkkranen met behulp van ankerstangen de juist keuze. De ankerstangen worden bijvoorbeeld bij het aanleggen van de vloerplaat direct in een betonnen fundament gegoten.

ABUS levert de ankers en een sjabloon. De sjabloon helpt de ankers exact te positioneren en de ankerkooi uit te lijnen.

Alle vereiste gegevens voor de uitvoering van het fundament incl. wapening (conform DIN 1045-1) ontvangt u eveneens van ABUS.

Bevestiging met Ideal-ankers van ABUS op een fundament

U plant een nieuwe hal en wilt daarin later ook een kolomzwenkkraan gebruiken?

Dan zijn de Ideal-ankers van ABUS een intelligente oplossing, met name wanneer de latere locatie van de kraan voorlopig nog vrij begaanbaar en berijdbaar moet blijven.

De ankerstangen bestaan uit twee delen en worden via bussen met elkaar verbonden. Opdat er geen vuil binnendringt, worden de vlak met de vloer afsluitende bussen beschermd met afdekkappen.

Zo kan de kolomzwenkkraan op een later tijdstip worden gemonteerd door tapbouten in de bussen te schroeven.

ABUS levert de ankers en een sjabloon. De sjabloon helpt de Ideal-ankers exact te positioneren en de ankerkooi uit te lijnen.

Alle vereiste gegevens voor de uitvoering van het fundament incl. wapening (conform DIN 1045-1) ontvangt u eveneens van ABUS.

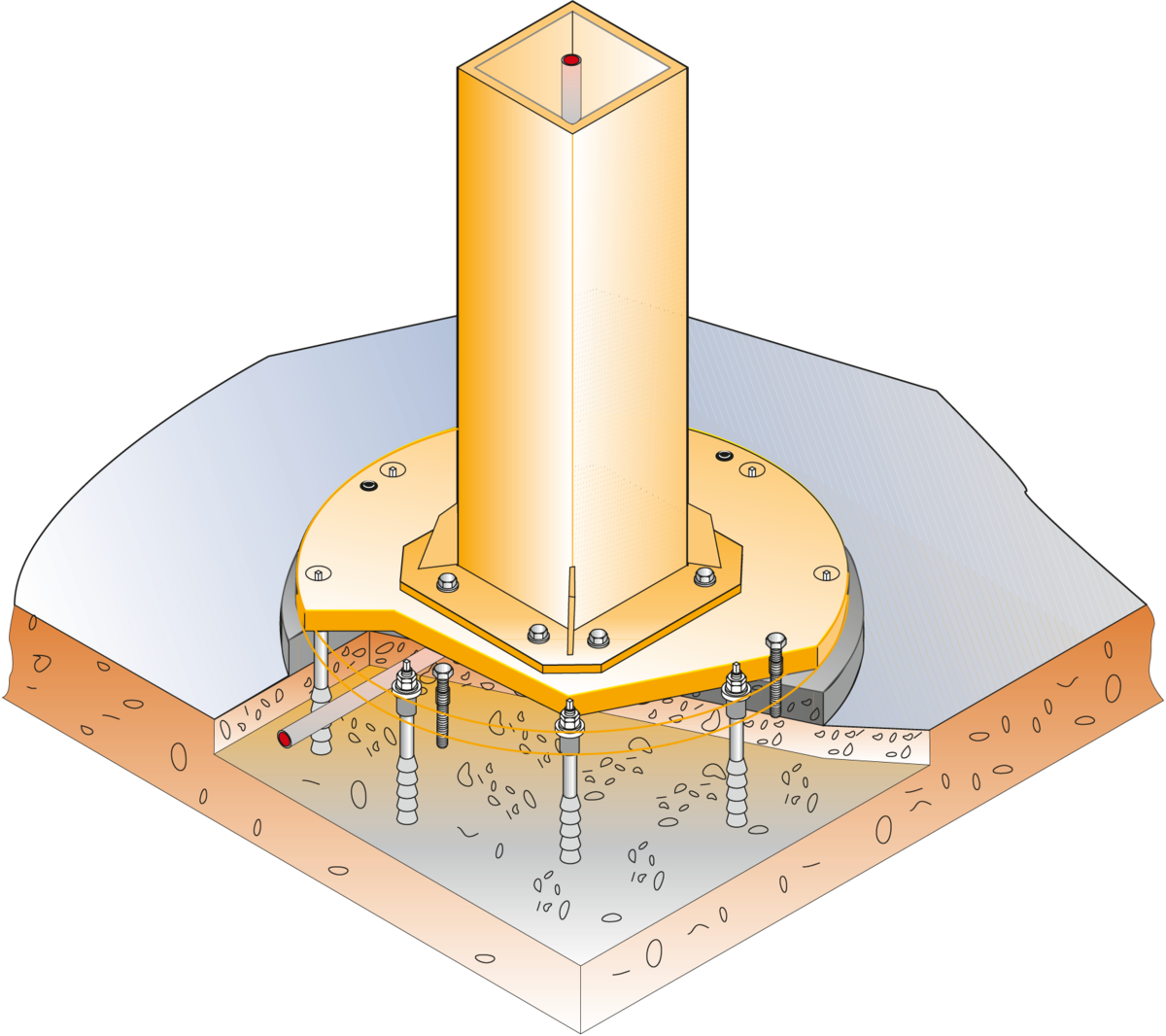

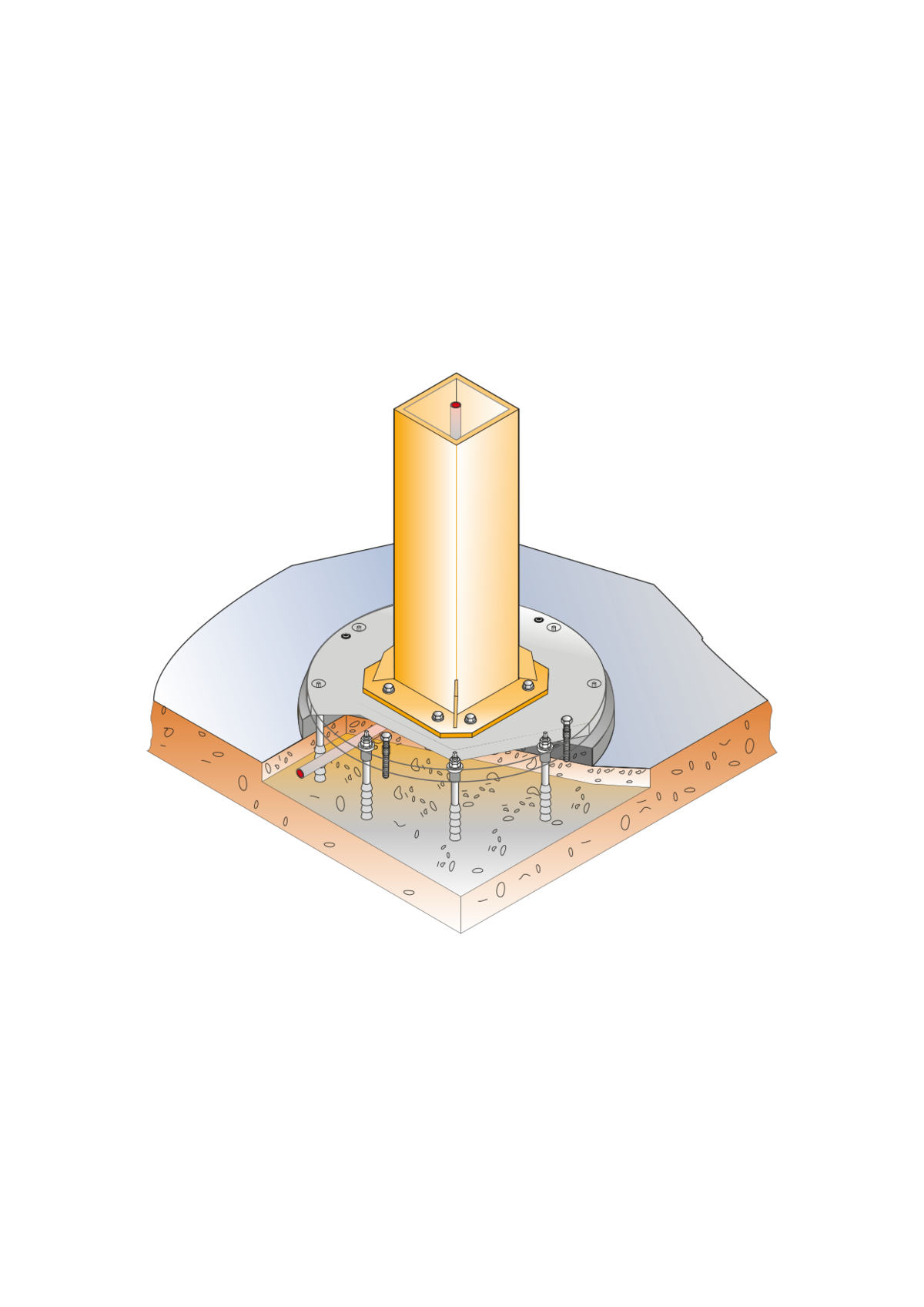

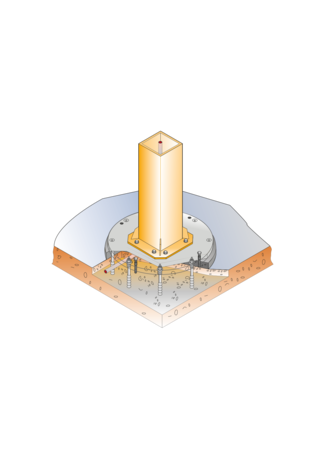

Bevestiging met een ankerplaat op een betonnen vloer of tussenvloer

U beschikt over een betonnen vloer of tussenvloer (C20/25 tot C50/60) en wilt hierop een kolomzwenkkraan installeren?

Maak dan gebruik van de flexibele mogelijkheid de kraan met speciale pluggen te monteren. Bij zwenkkranen van het type LS, LSX of VS (tot 500 kg) is dit een gangbare oplossing voor alle draagvermogens en vluchten. Ook voor kolomzwenkkranen met draagvermogens van 500 tot 3200 kg komt dit bevestigingssysteem afhankelijk van de vlucht in de praktijk veelvuldig voor.

De speciaal voor dynamische lasten ontwikkelde chemische ankers van fischer worden hiervoor gebruikt. Om struikelgevaar te voorkomen, is de ronde ankerplaat zodanig uitgevoerd, dat er aan de bovenzijde geen storende uitstekende delen zijn.

Naast groutankers en de ankerplaat zijn ook de bekistingsring en de gietmortel bij de levering inbegrepen.

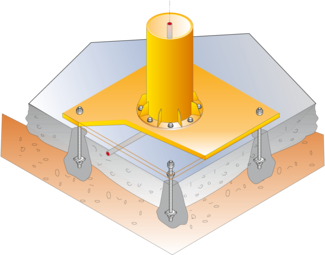

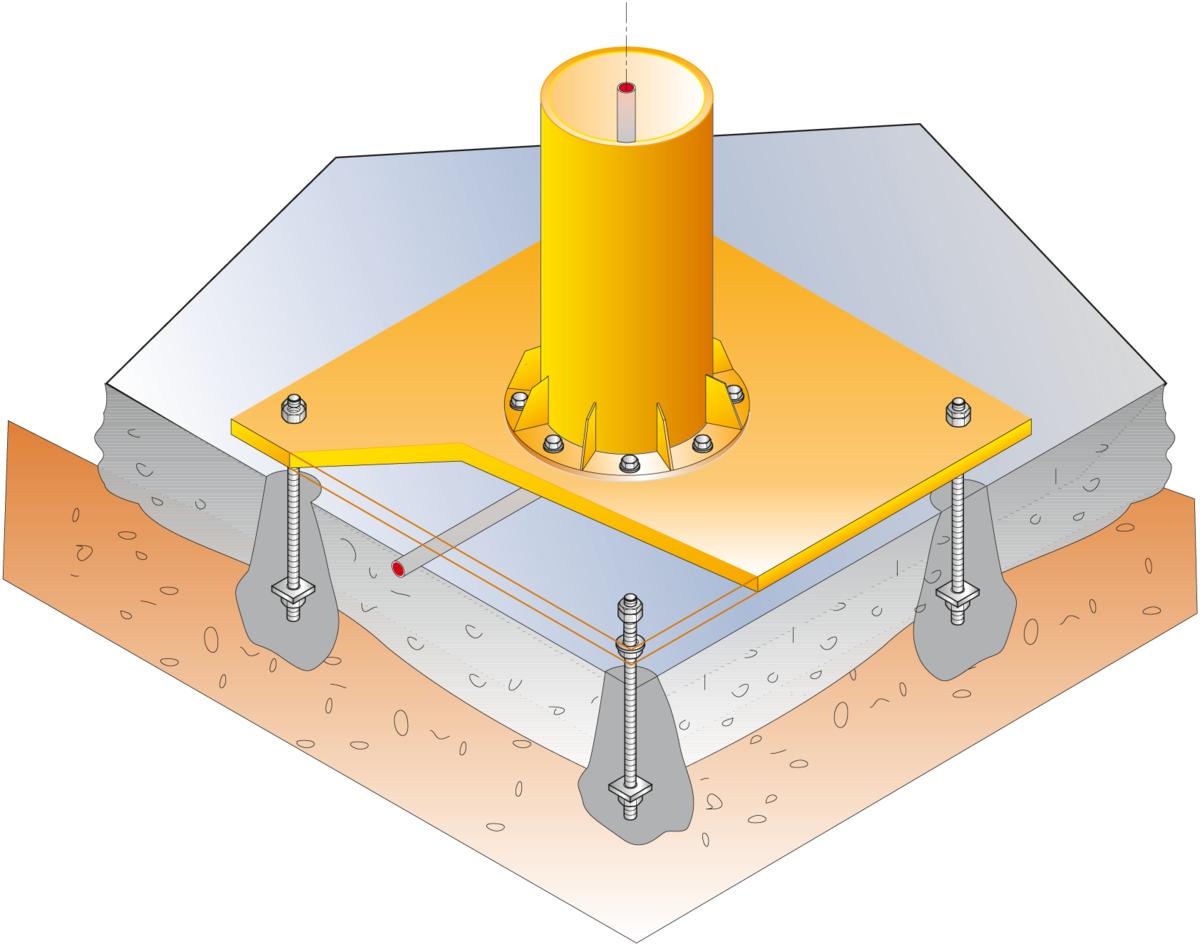

Bevestiging met een tussenplaat op een betonnen vloer

U beschikt over een kant-en-klare betonnen vloer van normaal beton (C25/30) of staalvezelbeton en wilt hierop een kraan monteren?

Dan is de bevestiging met een vierkante tussenplaat zeer geschikt. Met een kernboormachine worden er gaten in de vloerplaat geboord. Het onderste gedeelte van de gaten wordt uitgebeiteld, zodat de geplaatste ankers na het gieten stevig verankerd zijn.

ABUS levert de tussenplaat. Op aanvraag kan de levering ook worden uitgebreid met de vereiste vloerankers, de mortel en het bekistingsmateriaal.

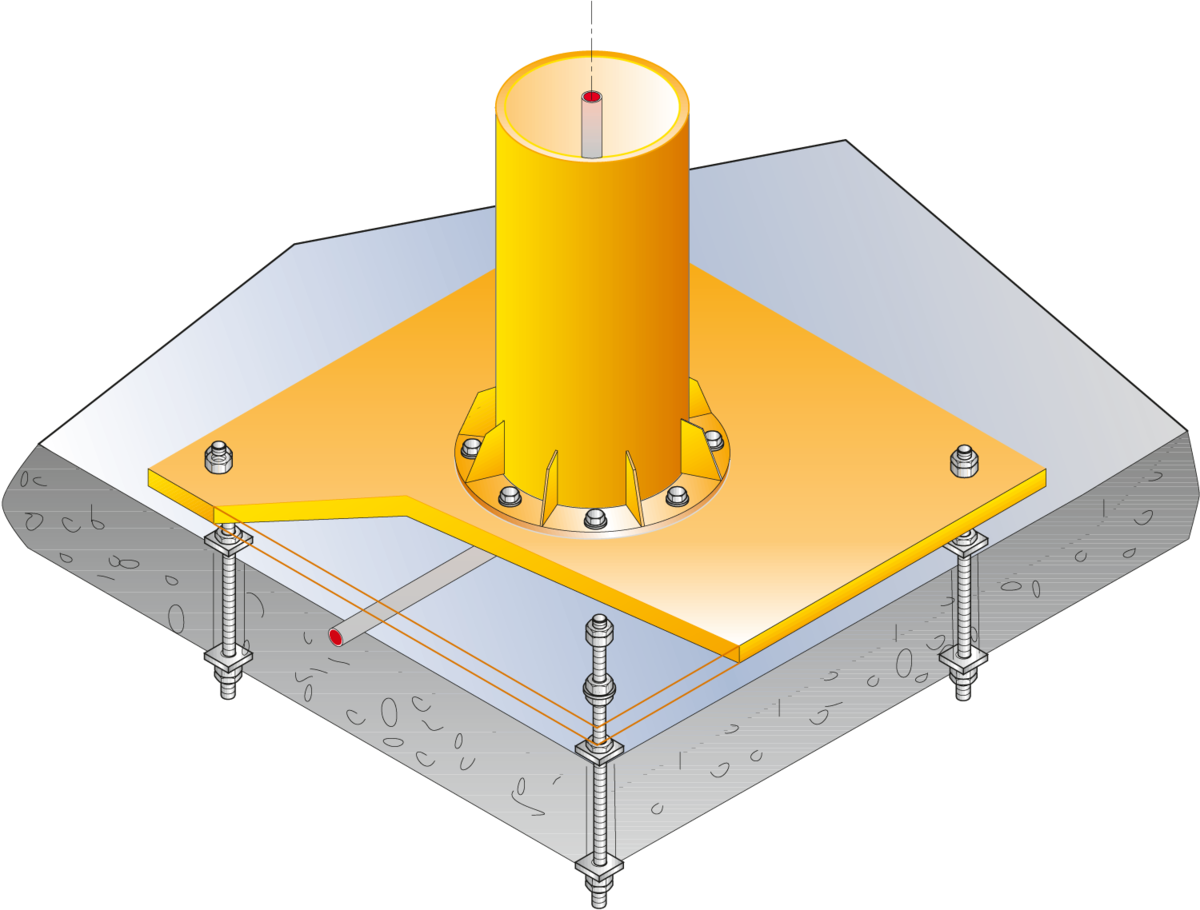

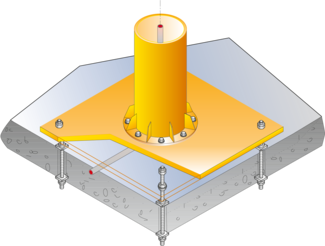

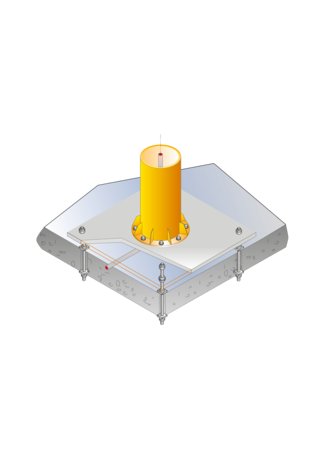

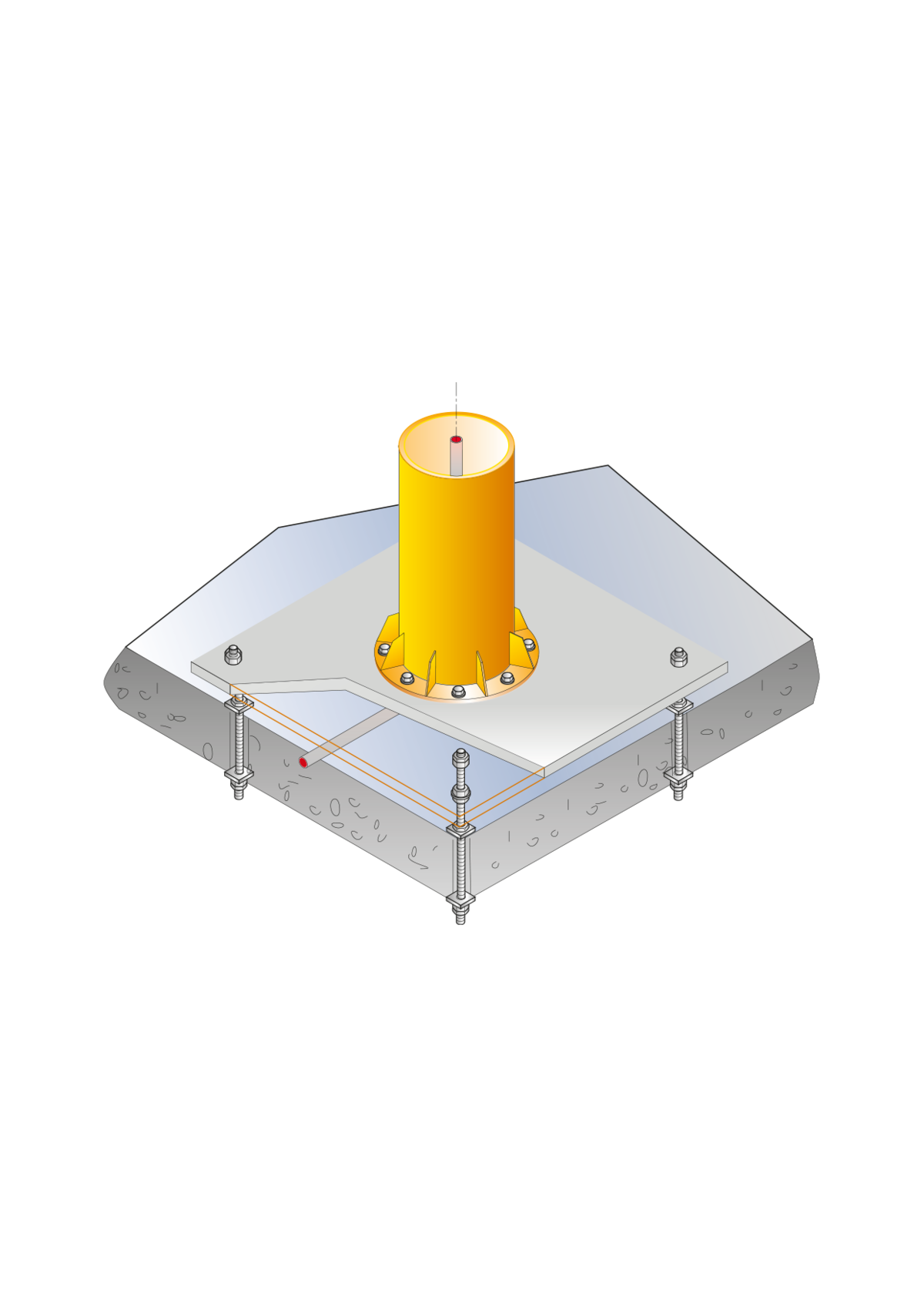

Bevestiging met een tussenplaat op een betonnen tussenvloer

In uw gebouw is er een betonnen tussenvloer (C25/30), waarop een zwenkkraan moet worden gemonteerd?

Met de tussenplaat van ABUS is dit mogelijk. Hiervoor wordt er door de betonnen tussenvloer heen geboord, waarna de tussenplaat met de doorsteekankers wordt bevestigd.

ABUS levert de tussenplaat. Op aanvraag kunnen wij ook de passende doorsteekankers, de mortel en het bekistingsmateriaal leveren.
